纵横海陆空:上天下海无所不能的风电叶片运输!

点击次数:   更新时间:19/05/04 11:06:05     来源:山东俊达大件运输有限公司关闭分    享:

以前,面对如风机叶片这样体型巨大的不可解体货物的运输,往往采用超限运输的方式。超限运输普遍存在车牌合法政策不明确、资质申请困难跨省运输协调难、罚款多且乱等诸多问题,严重滞后了国家重点工程的进度。而自从2016年国家交通运输部发布《推进供给侧结构性改革促进物流业降本增效若干意见》,并同步编制了落实《若干意见》三年行动方案后,这些问题终于有了解决路径。

由公路局牵头,法制司和运输服务司参与制定《超限运输车辆行驶公路管理规定》的修订工作,开展跨省大件运输并联许可试点。在2017年底,全国大件运输许可平台正式投入使用,实现跨省大件运输许可网上办理和并联审批,到如今2018年,大件运输的政策瓶颈基本消除。

风电叶片等大部件的运输终于有了政策支持,这时候我们转头思考一下另一个问题:风机不断朝着大型化、智能化方向迈进,风机的叶片也就不断加长,面对动辄几十米的长叶片,且叶片本身十分脆弱,运输问题究竟如何解决?

聪明如你可能会想到拆分再整合:将叶片分段运输,到风场再重新整合安装是不是个十分机智的方式呢?然而现实是骨感的,风机叶片本身采用复合材料制成,由于复合材料本身性能以及叶片制作工艺的复杂性,使得叶片十分脆弱,即使能够分段其成本也将大量增加。因此考虑到技术和成本等多方面原因,分段式叶片的研究一直被搁置。所以,这么长的风机叶片到底该怎么运输呢?

陆上运输

1、汽车运输

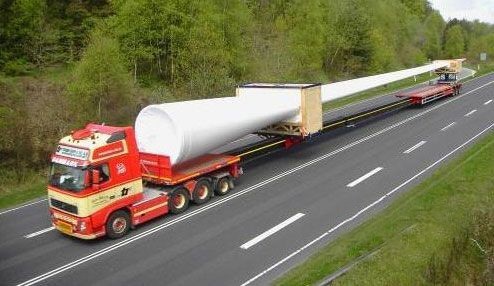

拉伸式风机叶片运输车

这种运输汽车是专门为运输风机叶片而设计,可伸缩的车身能够运输多种长度型号的叶片,中间加固设计有效降低叶片受冲击载荷,同时车身多个摆动轴也能够有效减轻冲击压力、应对道路转弯时车身的前进,而多排车轮则能够减轻对路面的压力。

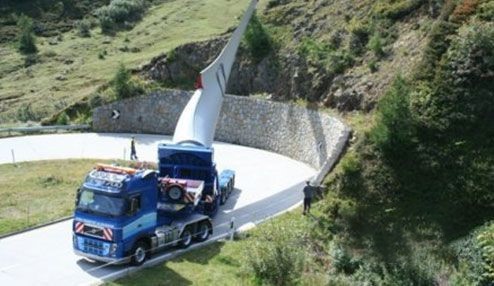

回转平台式风机叶片运输车

虽然第一种叶片运输车有许多优点,但在山区等道路复杂地区的应用却仍存在许多问题,因此回转平台式风机叶片运输车应运而生。这款风机叶片运输车通过液压工作站直接将风叶抓住,托举在半空中实现以较短的车长来运输超长的风叶。在运输途中可以使叶片产生扬起、摆动、自身旋转动作,躲避途中的树木、山体、电线等各种障碍,有效解决了山区风叶运输的难题。同时在运输的过程中,液压控制可以使风叶360度旋转躲避风力,平衡在设计时候就确定重心,和通过配重参与平衡,另外滑道保证安全,下转盘保证扭力,即使风大的情况也能够轻松应对。

2、铁路运输

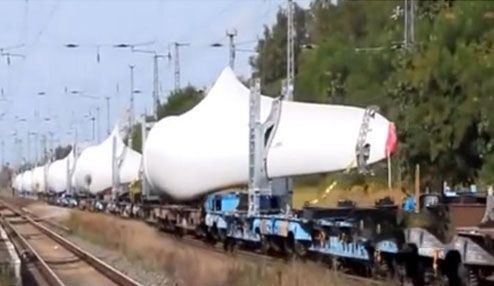

风机叶片铁路运输场景

虽然采用汽车公路运输的方式灵活便捷,但成本高、风险大,因此如果是远距离风机叶片运输则有可能采用铁路运输的方式。如图所示,铁路运输不但长距离运输风险小且可以一次运输多套叶片,成本大大降低。当然铁路运输的局限性也十分明显,铁路的铺设范围有限,因此运输路线不灵活,必须与其他运输方式相结合。

海上运输

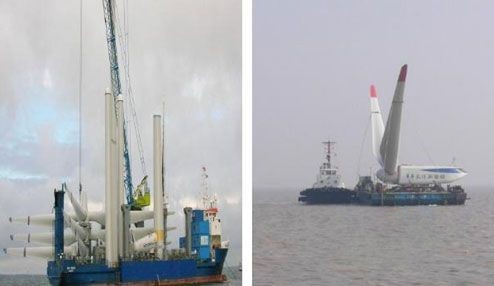

叶片与轮毂组合(左)、兔耳组合(右)

海上风电的发展近几年也成为热门,而海上风力发电机叶片的运输则离不开船舶。但由于海上风电的特殊性和环境的复杂性,海上风力发电机大部件的运输通常是在陆地近海处设立组装基地,将风电机组大部件组装好之后再进行运输,从而缩短运输时间和安装时间。对于叶片的运输通常有两种组合运输方式:其一是将叶片与轮毂组合形成风轮系统运输,其二是将叶片(通常是两片)、轮毂和机舱组装在一起形成兔耳组合运输。

空中运输

1、货机运输

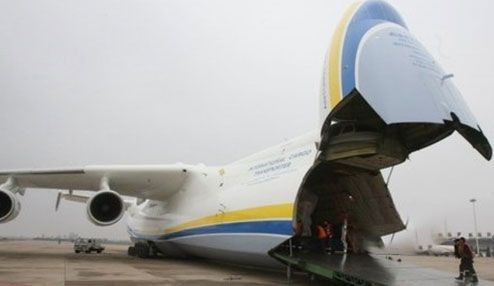

世界最大货机 —225

随着我国风电市场发展进程的不断加快,国内风电产品的质量也在不断提升,从而与海外风电市场的交流互动也越来也频繁,产品出口海外的次数也在不断累加。风机叶片的出口就需要有新的可靠运输方式——运货飞机。由于运货飞机的体型大能够满足风机叶片的装载容积需求,飞机在飞行过程中比较平稳不易对叶片造成损毁,所以货运飞机无疑是国际运输风机叶片的最佳选择。图中为世界最大货运飞机安—225,其曾装载着两片长42米的风力发电叶片运抵丹麦,刷新了世界航空运输史上运送最长货物的纪录,此举已经申报吉尼斯世界纪录。

2、直升机运输

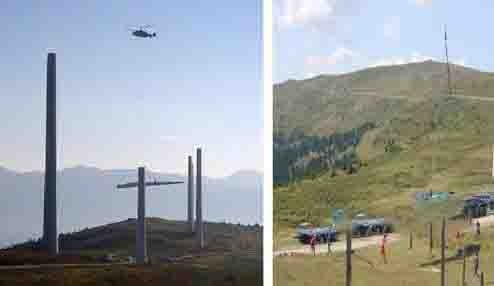

直升机吊装运输风机叶片场景

山地区域虽然可以使用回转平台式风机叶片运输车,但某些山区十分崎岖就不再适用此方案。或者是道路特别蜿蜒狭窄使得运输车不便通行,或者是道路起伏坡度特别大,容易造成大的冲击力损伤叶片,这时候叶片就不得不使用直升机进行吊装运输。直升机吊装运输可以忽略山地地形条件的一些局限,且空中运输避免了对叶片的磕碰,但直升机的成本高则是不可忽视的局限。

风机叶片的运输如今即可上天、又能下海,还能翻越高山洼地,可谓技术高超。但我们仍相信未来风机叶片的制造技术可以实现分段式运输,进一步降低运输成本、减轻人力、物力、财力的需求,那才是真正的纵横海陆空!
